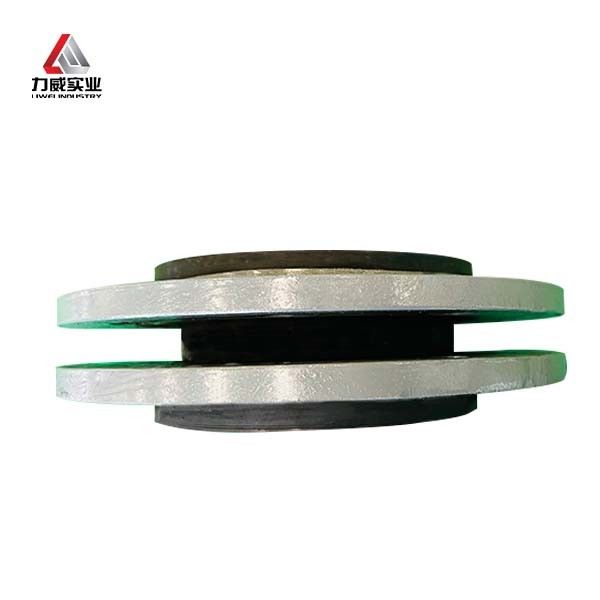

توضیحات مفصل لاستیکی انعطاف پذیر تک کره ای:
مفصل لاستیکی انعطاف پذیر تک کره یک محصول بسیار انعطاف پذیر و با دوام است که برای پذیرفتن حرکات مختلف لوله ، از جمله جابجایی محوری ، انحراف جانبی و حرکت زاویه ای طراحی شده است.این محصول به عنوان یک اتصال لاستیکی تک کره انعطاف پذیر است که برای کاهش استرس در سیستم های لوله کشی به دلیل تغییرات حرارتی ضروری است، لرزه های مکانیکی و عدم تراز در طول نصب. انعطاف پذیری مفصل اجازه می دهد تا یک اتصال بدون درز و امن بین لوله ها،که باعث می شود آن را در طیف گسترده ای از کاربردهای صنعتی انتخاب کنید.
مفصل لاستیکی انعطاف پذیر تک کره ایsساختار:
| نه |
نام |
مواد |
ملاحظات |
| 1 |
لاستیک بیرونی و داخلی |
EPDM،NR،NBR،PTFE،BR،CR،BR+CR،FKM،Sylopute |
مواد مختلف را با توجه به رسانه ها انتخاب کنید |
| 2 |
قاب |
پارچه ی سیم نیلونی |
چگالی و تعداد لایه ها فشار را تعیین می کنند. |
| 3 |
حلقه تحت فشار |
رشته سیم فولادی |
جلوگیری از کشش فشار از انحراف |
| 4 |
فلنج |
از فولاد ضد زنگ
فولاد کربن، آهن انعطاف پذیر
|
مواد مختلف را با توجه به نیازهای خود انتخاب کنید |
پارامترهای فنی:
|
قطر
DN
|
طول
mm |
جابجایی محور |
شعاعی
جابجایی |
خم شدن
جابجایی |
| نوع 1 |
نوع 2 |
| mm |
اینچ |
تمدید |
فشرده سازی |
تمدید |
جمعيت |
نوع 1 |
نوع 2 |
TYPE1 |
TYPF 2 |
| 32 |
11/4" |
90 |
6 |
10 |
|
|
9 |
|
±7.5° |
|
| 40 |
11/2 |
95 |
7 |
10 |
|
|
9 |
|
±7.5° |
|
| 50 |
2 " |
105 |
7 |
10 |
|
|
10 |
|
±7.5° |
|
| 65 |
۲۱/۲ |
115 |
7 |
13 |
|
|
11 |
|
±7.5° |
|
| 80 |
3 سانتی متر |
135 |
8 |
15 |
|
|
12 |
|
±7.5° |
|
| 100 |
4" |
150 |
10 |
19 |
|
|
13 |
|
±7.5° |
|
| 125 |
5" |
165 |
12 |
19 |
|
|
13 |
|
±7.5° |
|
| 150 |
6" |
180 |
12 |
20 |
|
|
14 |
|
±7.5° |
|
| 200 |
8" |
210 |
16 |
25 |
30 |
35 |
22 |
25 |
±7.5° |
±10° |
| 250 |
10" |
230 |
16 |
25 |
30 |
40 |
22 |
25 |
±7.5° |
±12° |
| 300 |
12" |
245 |
16 |
25 |
30 |
40 |
22 |
25 |
±7.5° |
±12° |
| 350 |
14" |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7.5° |
±12° |
| 400 |
16 اینچ |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7.5° |
±12° |
| 450 |
18" |
255 |
16 |
25 |
36 |
47 |
22 |
30 |
±7.5° |
±12° |
| 500 |
20" |
255 |
16 |
25 |
36 |
48 |
22 |
30 |
±7.5° |
±12° |
| 600 |
24" |
260 |
16 |
25 |
40 |
50 |
22 |
33 |
±7.5° |
±12° |
| 700 |
28" |
260 |
16 |
25 |
40 |
55 |
22 |
33 |
±7.5° |
±12° |
| 750 |
30" |
260 |
|
|
40 |
55 |
|
33 |
|
±12° |
| 800 |
32" |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7.5° |
±12° |
| 900 |
36" |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7.5° |
±12° |
| 1000 |
۴۰" |
260 |
16 |
25 |
45 |
60 |
22 |
35 |
±7.5° |
±12° |
| 1100 |
44" |
300 |
|
|
45 |
60 |
|
35 |
±7.5° |
±12° |
| 1200 |
48" |
300 |
16 |
25 |
50 |
60 |
24 |
38 |
±7.5° |
±10° |
| 1300 |
52" |
300 |
|
|
50 |
60 |
|
38 |
|
±10° |
| 1400 |
56" |
350 |
|
|
50 |
70 |
|
40 |
|
±10° |
| 1500 |
۶۰" |
350 |
|
|
60 |
70 |
|
40 |
|
±10° |
| 1600 |
۶۴" |
350 |
18 |
25 |
60 |
70 |
24 |
46 |
±7.5° |
±10° |
| 1800 |
72" |
400 |
18 |
25 |
60 |
75 |
24 |
48 |
±7.5° |
±10° |
| 2000 |
80" |
450 |
|
|
70 |
75 |
|
50 |
|
±10° |
| 2200 |
88" |
500 |
|
|
70 |
80 |
|
60 |
|
±10° |
| 2400 |
96" |
500 |
|
|
80 |
80 |
|
60 |
|
±10° |
| 2600 |
104" |
500 |
|
|
85 |
80 |
|
60 |
|
±10° |
| 2800 |
112" |
550 |
|
|
85 |
80 |
|
60 |
|
±10° |
| 3000 |
120" |
550 |
|
|
85 |
80 |
|
60 |
|
±10° |
| • اندازه و طول خاص می تواند برای شما سفارشی شود. |
کاربردها:
با توجه به عملکرد سازگار یکپارچه آنها می تواند به طور گسترده ای در صنعت شیمیایی، ساخت و ساز، آب رسانی، تخلیه، صنعت نفت، صنعت سبک و سنگین، ایستگاه خنک کننده،سیستم گرمایش آب، سیستم آتش نشانی، سیستم برق و غیره
بسته بندی و حمل:
مفصل لاستیکی انعطاف پذیر تک کره به طور ایمن در یک جعبه موجدار قوی بسته بندی می شود که برای مقاومت در برابر شرایط حمل و نقل استاندارد و محافظت از محصول در طول حمل و نقل از آسیب دیده است.هر مفصل باید با یک فیلم پلی اتیلن پیچیده شود تا از ورود رطوبت یا آلاینده ها جلوگیری شود.با نوار بسته بندی سنگین بسته بندی شده، جعبه سپس به وضوح با اطلاعات محصول، دستورالعمل های دستکاری و یک بارکد برای ردیابی کارآمد برچسب گذاری می شود.
قبل از حمل، محصول بسته بندی شده در صورت لزوم روی یک پالت چوبی قرار می گیرد و برای اطمینان از ثبات و امنیت بسته بندی می شود.محصولات پالتی شده با دقت با استفاده از یک فولکلور وارد ماشین تحویل می شوند، و تمام اقدامات لازم برای جلوگیری از هر گونه حرکت که می تواند منجر به آسیب شود انجام می شود.مفاصل لاستیکی انعطاف پذیر تک کره با یک لیست بسته بندی دقیق و تمام اسناد مربوطه برای تسهیل تحویل بدون مشکل به مشتری ارسال می شود.
سوالات متداول:
سوال1: آیا شما یک شرکت تجاری یا تولید کننده هستید؟
ج: ما تولید کننده حرفه ای هستیم.
س2: چه موقع محصولات ارسال می شوند؟
A: در عرض 7 ~ 25 روز پس از دریافت پیش پرداخت.
Q3: آیا می توانید محصول را به عنوان هر مورد نیاز مشتری تولید کنید؟
A: بله، ما می توانیم مطابق با الزامات مشتری سفارشی سازی کنیم، و ما یک تیم فنی حرفه ای برای کشیدن نقاشی داریم.
س4: شما کاتالوگ محصولات دارید؟
پاسخ: بله، داریم. لطفا ایمیل یا پیام رسان خود را به من بگویید، ما کاتالوگ خود را ارسال خواهیم کرد.
Q5: آیا می توان محصولات را با نیاز مشتری تولید کرد؟
A: بله، مشخصات ذکر شده در بالا استاندارد هستند، ما می توانیم طراحی و تولید به عنوان نیاز.
